Blackmagic ATEM Constellation 8K
Opis produktu
Blackmagic ATEM Constellation 8K

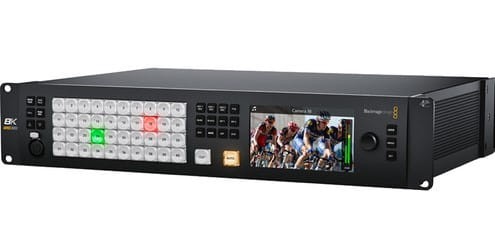

Blackmagic Design ATEM Constellation 8K to wydajny przełącznik 2 RU, który z łatwością obsługuje wideo 4K i 8K. Posiada wbudowany panel sterowania z przodu i 40 wejść 12G-SDI, z dwoma wyjściami głównymi i 24 wyjściami AUX 12G-SDI. Każde wejście posiada swój własny standardowy konwerter, który pozwala na płynne przełączanie pomiędzy wejściami niezależnie od ich formatu. Constellation 8K zawiera cztery DVE, 16 Keyerów i cztery odtwarzacze multimedialne, co pozwala na elastyczność w tworzeniu programu. Cztery wyjścia wieloekranowe umożliwiają jednoczesne oglądanie 4, 7, 10, 13 lub 16 widoków.
Stosunkowo duży ekran LCD z przodu urządzenia wyświetla obraz wejściowy wraz z etykietą z numerem wejścia. Urządzenie Constellation 8K można obsługiwać lokalnie za pomocą przycisków na panelu przednim lub za pomocą wbudowanego złącza Ethernet do sterowania systemem z komputera przy użyciu dołączonego oprogramowania panelu sterowania. Wbudowany mikser audio Fairlight obsługuje 80 kanałów dźwięku wbudowanego z SDI oraz 64 kanały poprzez wejście MADI. Funkcja Talkback jest dostępna za pośrednictwem 5-stykowego złącza XLR z przodu urządzenia lub złącza RJ12 z tyłu.
Zaawansowana moc nadawcza - Blackmagic ATEM Constellation 8K

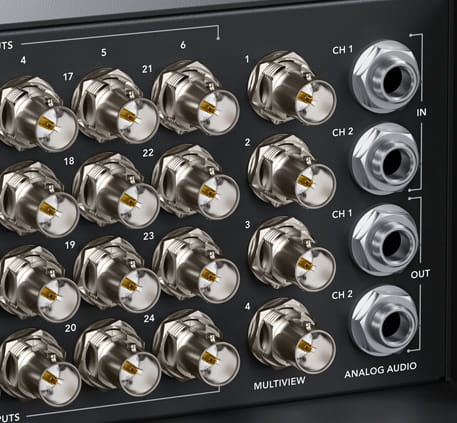

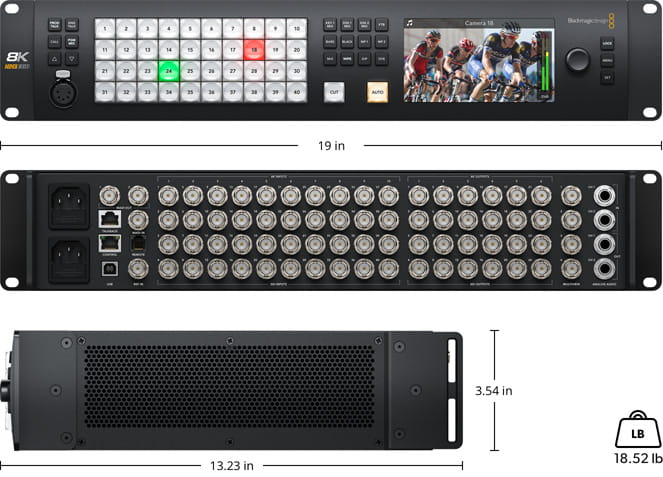

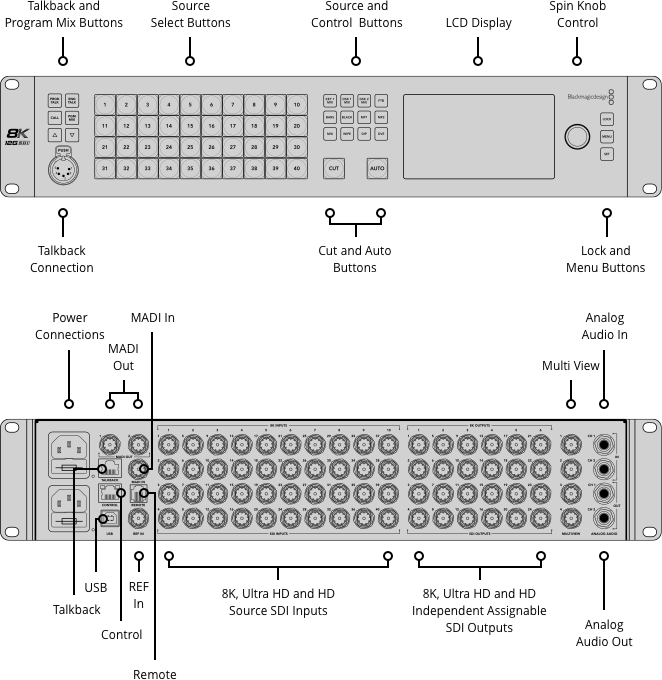

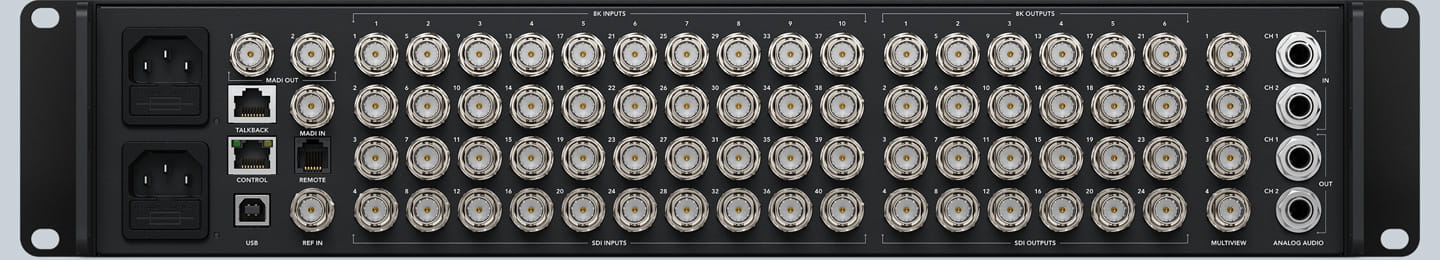

ATEM Constellation 8K posiada kompaktową konstrukcję do montażu w stelażu 2RU z wbudowanym panelem sterowania. Pozwala to na obsługę przełącznika, krytyczną podczas konfiguracji lub w sytuacjach awaryjnych. W zestawie znajduje się także duży wyświetlacz LCD, na którym można zobaczyć wyjście programu i zmienić ustawienia przełącznika za pomocą menu ekranowych. Mimo, że rozmiary tylko 2RU, z tyłu przełącznika znajdują się masywne wejścia 40 x 12G-SDI, wyjścia pomocnicze 24 x 12G-SDI, plus zbalansowany dźwięk, Ethernet, sterowanie przez RS-422 i dodatkowe cyfrowe wejścia audio MADI do wewnętrznego miksera audio Fairlight. Nawet przy całej tej mocy, ATEM Constellation jest niezwykle cichy dzięki innowacyjnemu, wysokowydajnemu systemowi termicznemu i trzem niskoobrotowym wentylatorom chłodzącym.
Pełny panel sterowania na wyciągnięcie ręki - Blackmagic ATEM Constellation 8K
Dzięki wbudowanemu panelowi sterowania można w każdej chwili po prostu przejąć pełną kontrolę nad ATEM Constellation. Ponieważ działa podobnie jak ATEM Television Studio, jest to fantastyczny upgrade, gdy potrzebujesz większego przełącznika. Otrzymujesz niesamowitą moc zarówno w trybie PGM/PVW, jak i w trybie cut-bus. Przyciski są tego samego typu premium stosowane na pełnowymiarowych panelach i pozwalają na sterowanie przejściami, kluczami upstream/downstream, odtwarzaczami multimedialnymi i blaknięciem do czerni. Otrzymujesz również profesjonalny talkback z pętlami inżynierskimi i produkcyjnymi oraz podłączenie zestawu słuchawkowego XLR z funkcją talkback. Nic Cię nie ogranicza, ponieważ menu LCD pozwala na dostęp do wszystkich funkcji operacyjnych przełącznika.
40 niezależnych wejść 12G-SDI - Blackmagic ATEM Constellation 8K
Z ATEM Constellation 8K otrzymujesz 40 niezależnych wejść 12G-SDI, a każde z nich posiada własny, dedykowany konwerter w górę i w dół. Oznacza to, że można konwertować źródła 1080p i Ultra HD do oszałamiających 8K, aby wykorzystać je w swoich programach 8K. W przypadku użycia w HD lub Ultra HD, można podłączyć do 40 różnych źródeł we wszystkich formatach do 2160p60. W przypadku korzystania z formatów 8K możesz podłączyć do 10 źródeł Quad Link 12G-SDI 8K we wszystkich formatach do 4320p60. Możesz nawet zapętlić kanały audio 1, 2, 3 i 4 z wejść SDI od 1 do 30 do dwóch cyfrowych wyjść audio MADI, dzięki czemu możesz przekazać dźwięk ze wszystkich swoich źródeł do zewnętrznego inżyniera dźwięku w celu miksowania.
Pełna rozdzielczość 8K DVE
ATEM Constellation jest wyposażony w 4 niezależne urządzenia DVE Ultra HD, które po przełączeniu na formaty 8K współpracują ze sobą w jednym urządzeniu DVE o pełnej rozdzielczości 8K. Uzyskujesz niesamowitą jakość, a urządzenie DVE obsługuje pozycjonowanie, zmianę rozmiaru i skalowanie - wszystko w czasie rzeczywistym. Rejestrator DVE umożliwia tworzenie profesjonalnego obrazu w postaci efektów graficznych z konfigurowalnymi ramkami 3D, cieniami i oświetleniem. Za pomocą DVE można także tworzyć niesamowite przejścia DVE z efektami ściskania, naciskania i zawrotów głowy, które dodadzą programowi emocji. Możesz nawet łączyć przejścia DVE z niestandardowymi grafikami, aby tworzyć własne przejścia graficzne wipe.
Profesjonalna transmisja zwrotna
Aby załogi pracowały jako jeden kreatywny zespół, ATEM Constellation posiada wbudowaną funkcję talkback. System Talkback obsługuje przednie 5-stykowe złącze zestawu słuchawkowego XLR, a także tylne złącze rozszerzenia głośności RJ12 do współpracy ze standardowymi systemami, takimi jak ClearCom lub RTS. Uzyskuje się pełną kontrolę nad sprzężeniem zwrotnym, w tym pętle programowe i inżynierskie, sterowanie boczne do słuchania mikrofonu zestawu słuchawkowego w słuchawkach oraz miks programów. ATEM Constellation obsługuje również technologię SDI talkback, która wykorzystuje kanały SDI 15 i 16 do dwukierunkowej komunikacji z kamerami Blackmagic Design. Można nawet korzystać z kanałów 13 i 14 do technicznej komunikacji typu talkback. Możliwe jest nawet mieszanie mikrofonu talkback z dźwiękiem programu dla lektorów.
Nośniki wewnętrzne dla fotografii i grafiki ruchowej
Wbudowana pula mediów przechowuje wysokiej jakości grafikę RGBA i animacje, które mogą być odtwarzane natychmiast przez dwa odtwarzacze multimedialne. Odtwarzacze multimedialne w modelu ATEM Constellation 8K pojawiają się po prostu jako dodatkowe źródła danych wejściowych, dzięki czemu nie trzeba korzystać z dodatkowych wejść SDI dla grafiki. W celu zapewnienia najwyższej jakości pula multimediów może pomieścić do 24 zdjęć w pełnej rozdzielczości 8K lub 64 zdjęcia w rozdzielczości Ultra HD lub HD. Ruchome klipy graficzne do wykorzystania w animacjach i stingerach mogą zawierać do 100 klatek 8K RGBA, 400 klatek w Ultra HD lub masywne 1600 klatek w 1080HD. Wszystkie media można łatwo zarządzać za pomocą dołączonego oprogramowania ATEM Software Control lub pobrać bezpośrednio z programu Photoshop za pomocą wtyczki ATEM Photoshop.
Multi Rate 12G-SDI dla HD, Ultra HD i Native 8K
Dzięki 40 złączom wejściowym 12G-SDI o wielu częstotliwościach, ATEM Constellation 8K jest kompatybilny ze źródłami HD, Ultra HD i 8K SDI. Pracując w standardzie HD, można z łatwością obsługiwać dużą liczbę klatek na sekundę w formatach 720p60, 1080p60 i 1080i59.94. Po przejściu na Ultra HD możesz pracować w formatach 2160p do 60 klatek na sekundę, a wszystko to przy użyciu jednego połączenia 12G-SDI. Po przełączeniu na 8K możliwa jest teraz praca w formatach 4320p do 60p przy użyciu Quad Link 12G-SDI, który umożliwia pracę w czasie rzeczywistym 8K przy użyciu 4 kabli BNC. Tylko wielopunktowe połączenie 12G-SDI pozwala na przełączanie pomiędzy formatami HD, Ultra HD i 8K, dzięki czemu możesz natychmiast dostosować się do potrzeb pracy, którą wykonujesz w dowolnym miejscu na świecie.
Najważniejsze cechy:
- Kolorowy wyświetlacz LCD do monitorowania wideo, audio i kodów czasowych.
- Panel sterowania do pełnej obsługi miksera oraz oprogramowanie ATEM Control Panel Utility Software dla komputerów Mac i Windows.
- DVE w pełnej rozdzielczości 8K
- Zintegrowane funkcje miksera audio (Level-, Peak-Metering, Master Gain Control)
- Wbudowany konwerter dolny
- Sterowanie: Contol Panel Utility (oprogramowanie) lub poprzez opcjonalnie dostępny panel sprzętowy, np. ATEM Broadcast Panel
Specyfikacja techniczna - Blackmagic ATEM Constellation 8K
- Łączna liczba wejść wideo - 40 x do Ultra HD / 10 x w 8K
- Łączna liczba wyjść wideo - 28 x do Ultra HD / 7 x w 8K
- Łączna ilość wyjść Aux - 24 x do Ultra HD / 6 x w 8K
- SDI Rates - 1.5G, 3G, 6G, 12G, 1.5G, 3G, 6G, 12G
- Całkowita liczba wejść audio - 2 x zbalansowane gniazdo 1/4 cala, 1 x 32 kanał stereo BNC MADI in.
- Całkowita liczba wyjść audio - 2 x zbalansowane gniazdo 1/4 cala, 2 x 32 kanał stereo BNC MADI na zewnątrz.
- Złącza timecode - Nie ma
- Wejście referencyjne - Tri-Sync lub Black Burst.
- Wejście wideo Re-sync (ponowne synchronizowanie) - Na wszystkich 40 wejściach.
- Konwertery częstotliwości odświeżania i formatu obrazu - Na wszystkich 40 wejściach.
- Wejścia wideo SDI - Możliwość przełączania 40 x 10 bitów 720p, 1080i, 1080p, 2160p i 10 x 4320p.
- Dodatkowe wyjścia audio - 1 x 5 pin XLR Talkback.
- Wyjścia audio SDI - 2 kanały wbudowane w wyjście SDI na wszystkich wyjściach.
- Dodatkowe wejścia audio - 1 x 5 pin XLR Talkback.
- Wyjścia programu SDI - Dowolne z 24 wyjść SDI.
- Wyjście programu SDI przekonwertowane w dół - brak
- Wyjścia podglądu SDI (SDI Preview Outputs) - Dowolne z 24 wyjść SDI.
- Łączna liczba widoków wielokrotnych - 4 x do Ultra HD / 1 x w 8K
- Wyjścia SDI Multi View - 4
- Wyjścia HDMI Multi View - brak
- Przyłącze centrali alarmowej - Ethernet obsługuje 10/100/1000 BaseT. Umożliwia bezpośrednie połączenie pomiędzy panelem i obudową lub przez sieć.
- Wewnętrzny generator kodu czasowego - Tak
- Wewnętrzny generator kodu czasowego - Tak
- Wewnętrzny generator kodu czasowego - Tak
- Standardy SD Video - brak
- Standardy wideo HD -
720p50, 720p59,94
1080i50, 1080i59,94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94 - Standardy wideo Ultra HD - 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94
- Standardy wideo 8K - 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p50, 4320p59.94
- Zgodność SDI - SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M poziom A i B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 i SMPTE 2082-10, SMPTE 2082-12.
- Próbkowanie wideo - 4:2:2
- Precyzja koloru - 10 bitów.
- Przestrzeń barw - 601, 709, 2020.
- Automatyczne przełączanie SDI - Automatycznie wykrywa poziom A i poziom B 3G-SDI, 6G-SDI i 12G-SDI. Wymaga 2SI w trybie 8K.
Systemy operacyjne:
- Mac 10.14 Mohave
- Mac 10.15 Catalina i późniejsze wersje
- Windows 8.1
- Windows 10
W zestawie:
- Blackmagic Design ATEM Constellation 8K
- Karta SD z oprogramowaniem i instrukcją obsługi
Gwarancja - 12-miesięczna ograniczona gwarancja producenta.
