Blackmagic Smart Videohub 40x40
Opis produktu

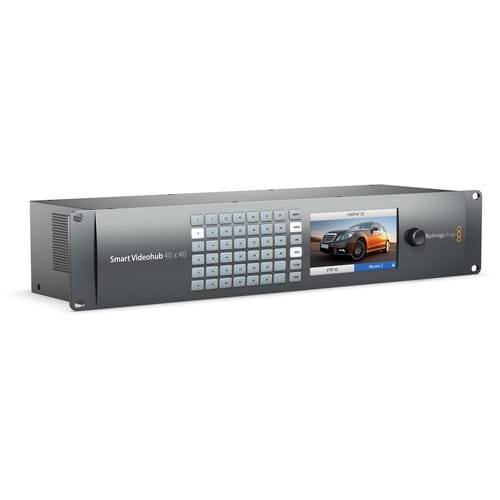

Blackmagic Smart Videohub 40x40
Smart Videohub 40 x 40 6G-SDI firmy Blackmagic Design to router z 40 wejściami 6G-SDI i 40 wyjściami 6G-SDI do routingu dowolnej kombinacji wideo SD, HD, Ultra HD 4K i DCI 4K. Obsługuje on próbkowanie kolorów 4:2:2 i 4:4:4 oraz 10-bitowe przetwarzanie w celu uzyskania płynniejszej gradacji. Umieszczony w ramce 2RU, Smart Videohub idealnie nadaje się do użytku zarówno w dużych systemach nadawczych, jak i przenośnych mini stelażach do produkcji na żywo. Wbudowany wyświetlacz LCD pozwala na podgląd bezpośrednio na samym routerze, z przyciskami i pokrętłem obrotowym umożliwiającym sterowanie. Routerem można również sterować za pomocą dedykowanych paneli zdalnych lub przez sieć Ethernet, korzystając z dołączonego oprogramowania dla systemów Mac OS i Windows. Może zostać użyta dostępna aplikacja na iPada do zmiany trasy routingu w sieci bezprzewodowej.
Stworzony do bycia mobilnym - Blackmagic Smart Videohub 40x40

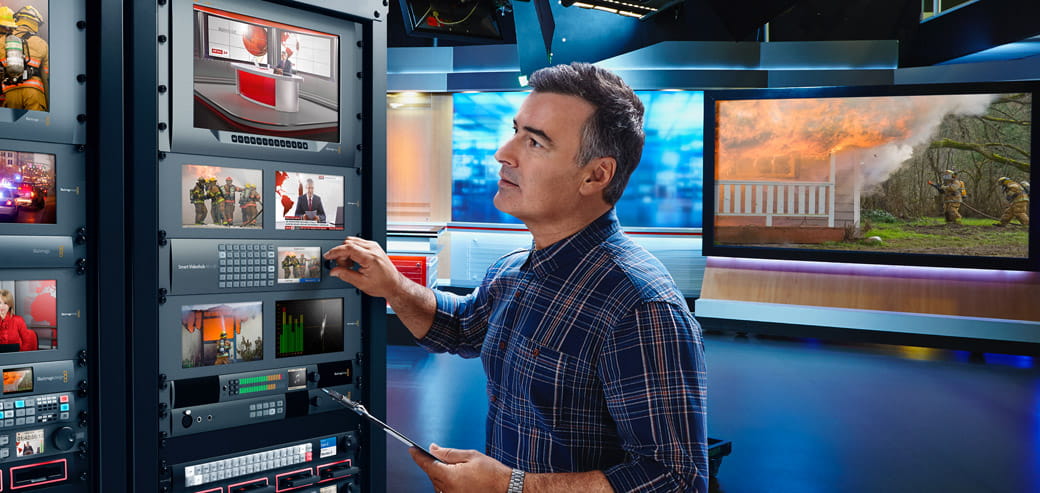

Smart Videohub jest idealny do transmisji, publikowania lub produkcji na żywo! Niewielkie rozmiary urządzenia Smart Videohub sprawiają, że jest on idealny do użytku w dużych systemach nadawczych lub przenośnych mini stelażach do produkcji na żywo, gdzie kamery, przełączniki nagrywania i monitory są po prostu podłączone do urządzenia Smart Videohub. Dzięki niemu unikniesz poplątanych kabli, ponieważ możesz podłączyć wszystko do routera, a następnie szybko zmieniać połączenia z miejsca pracy na miejsce bez konieczności ponownego podłączania jednego kabla!
Kompaktowy design - Blackmagic Smart Videohub 40x40

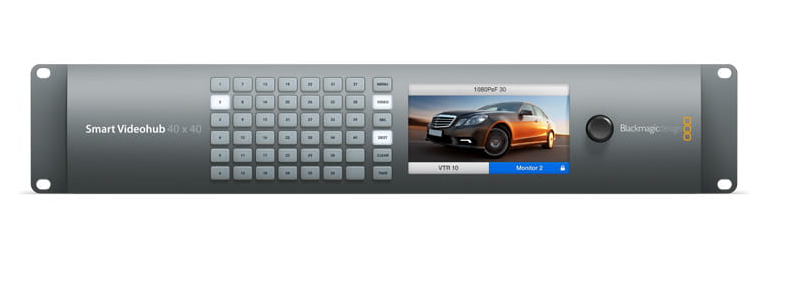

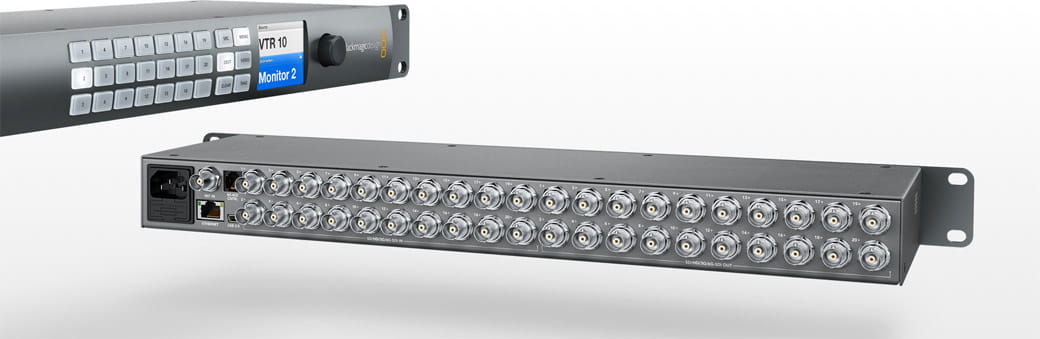

Smart Videohub jest to konstrukcja stworzona z mechanicznie obrabianego aluminium, oferująca nowe, innowacyjne sterowanie monitoringiem wideo. Dzięki niemu jesteś w stanie wizualnie kierować obraz wideo, ponieważ wbudowany monitor pozwala na jednoczesne wyświetlanie obrazu na żywo, etykiet połączeń crosspoint i formatów TV. Wyboru można dokonywać za pomocą pokrętła obrotowego lub przełączać wideo za pomocą dedykowanego panelu przycisków. Wybierz jeden z trzech niesamowitych modeli! Smart Videohub 12x12, 20x20 i 40x40. Posiadają one nowy, niesamowity panel sterowania, wbudowany zasilacz, sterowanie siecią i zaawansowane połączenia 12G-SDI w kompaktowej obudowie. Możesz nawet skonfigurować wszystkie ustawienia IP w przedniej części urządzenia bez komputera!
Wizualny routing - Blackmagic Smart Videohub 40x40

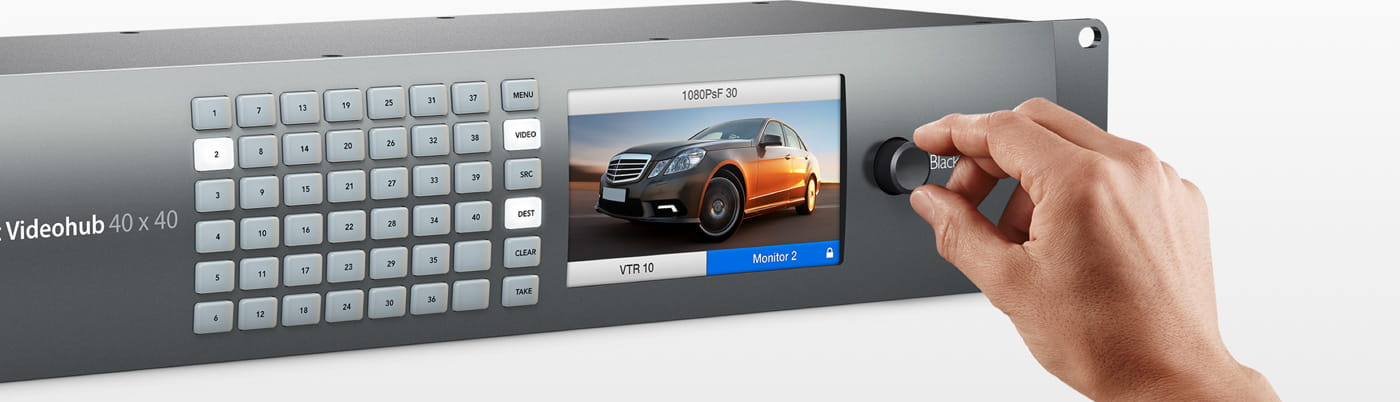

Skanuj wideo z prędkością błyskawicy! Superszybkie sterowanie pokrętłem Smart Videohub pozwala na wybieranie numerów w połączeniach crosspoint routera i wyświetlanie wideo na żywo w połączeniu z niestandardowymi etykietami na ekranie. Kolejność przewijania jest uporządkowana alfabetycznie, dzięki czemu łatwo jest znaleźć poszukiwany crosspoint! Smart Videohub wyposażony jest w pokrętło spin knob control. Wyobraź sobie przewijanie połączeń podczas oglądania ich jako wideo na żywo na ekranie LCD! Etykiety na ekranie obsługują unicode, więc działają w nie rzymskich zestawach znaków, takich jak chiński, japoński, rosyjski, niemiecki, francuski, hiszpański i inne. Oznacza to, że jeśli masz etykiety w języku japońskim, będą one wyświetlane na przednim panelu w języku japońskim dokładnie w taki sam sposób, w jaki pojawiają się na panelu sterowania oprogramowania na Twoim komputerze.
Wbudowany system monitoringu - Blackmagic Smart Videohub 40x40
Z Smart Videohub jesteś w stanie monitorować cały obraz na żywo. Wbudowany wyświetlacz LCD pozwala na oglądanie wideo w praktycznie każdym formacie TV! Oznacza to, że nie potrzebujesz oddzielnego zewnętrznego monitora, ponieważ jest on wbudowany w przedni panel samego routera! Możesz sprawdzić dowolne źródło lub miejsce docelowe i potwierdzić, że odpowiednie wejścia wideo są wysyłane do odpowiednich wyjść. Wbudowany monitoring jest idealny, do takich miejsc, jak np. mini stelaże czy wózki transmisyjne.
Dane techniczne - Blackmagic Smart Videohub 40x40

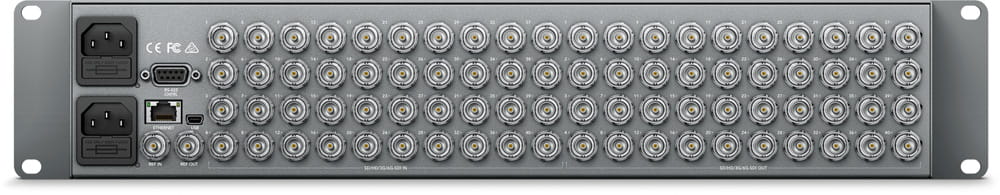

Złącza:
- Wejścia wideo SDI - 40 x 10-bit SD-SDI, HD-SDI i 6G-SDI.
- Wyjścia wideo SDI - 40 x 10-bit SD-SDI, HD-SDI i 6G-SDI.
- SDI Rates - DVB-ASI, 270Mb, 1.5G, 3G, 6G.
- Video Input Re-Sync - Brak
- SDI Reclocking - Na wszystkich wyjściach SDI, automatyczne przełączanie pomiędzy SD, wideo w wysokiej rozdzielczości lub 6G-SDI.
- Wejście referencyjne - Tri-Sync lub Black Burst.
- Wyjście referencyjne - Reference terminating loop output.
- Złącze panelu kontrolnego - Ethernet.
- Serial Control Connection - DB-9 RS-422.
- Multi Rate Support - Automatyczne wykrywanie SD, HD lub 6G-SDI. Jednoczesne przekierowywanie obrazu w rozdzielczości 4K, HD, SD i DVB-ASI.
- Aktualizacje - USB.
- Sterowanie routerem - 40 przycisków do lokalnego sterowania Videohub. 6 przycisków i kółko przewijania do sterowania wyświetlaczem LCD lub RJ45 Ethernet.
- Konfiguracja routera - Za pośrednictwem wyświetlacza LCD na panelu przednim lub sieci Ethernet RJ45. USB tylko do aktualizacji oprogramowania sprzętowego i ustawienia adresu IP.
- Sterowanie routerem RS-422 - 1 x wejście do sterowania przełączaniem routera.
Standardy:
- SD Video Standards - 525i59.94 NTSC, 625i50 PAL
- HD Video Standards - 720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60 - 2K Video Standards - 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
- Ultra HD Video Standards - 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
- 4K Video Standards - 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p
- SDI Compliance - SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, ITU-R BT.656 and ITU-R BT.601
- SDI Video Sampling - 4:2:2 i 4:4:4.
- SDI Audio Sampling - Standardowa częstotliwość próbkowania sygnału telewizyjnego 48 kHz i 24 bity.
- SDI Color Precision - 10-bit 4:2:2 i 4:4:4.
- SDI Color Space - YUV lub RGB.
- SDI Auto Switching - Automatyczne wybieranie pomiędzy SD-SDI, HD-SDI, 6G-SDI i DVB-ASI na każdym wejściu, tak aby każde wejście mogło obsługiwać inny standard telewizyjny.
- SDI Metadata Support - Identyfikacja obciążenia użytkowego wideo oraz dane pomocnicze zgodnie z SMPTE 352M.
Sterowanie:
- Wbudowany panel sterowania - 40 przycisków do lokalnego sterowania Videohub z 6 przyciskami i kółkiem przewijania do sterowania menu. Kolorowy wyświetlacz o przekątnej 2,2 cala.
- Zewnętrzny panel sterowania - Zawiera panel sterowania Blackmagic Videohub dla komputerów Mac i Windows. Obsługuje panele sprzętowe Blackmagic Smart Control i Blackmagic Master Control. Zawiera Blackmagic Videohub SDK i Ehternet Videohub Control Protocol.
Software:
- Sterowanie oprogramowaniem - Sterowanie routerem jest bezpłatne dla systemów Windows i Mac.
- Wewnętrzna aktualizacja oprogramowania - Za pośrednictwem dołączonej aplikacji aktualizującej.
Systemy operacyjne:
- Mac 10.12 Sierra,
- Mac 10.13 High Sierra lub nowszy.
- Windows 8.1 lub Windows 10.
Wyświetlacz - Wbudowany 5-calowy ekran LCD dla ustawień wideo i menu.
Wymagania dotyczące mocy:
- Zasilanie - 2 x Wewnętrzne 90 - 240V AC. Wymagane są kable zasilające IEC.
- Ochrona przed awarią zasilania - Połączenia Crosspoint zachowane są i przywrócone natychmiast po włączeniu zasilania.
- Zużycie energii - 58 W

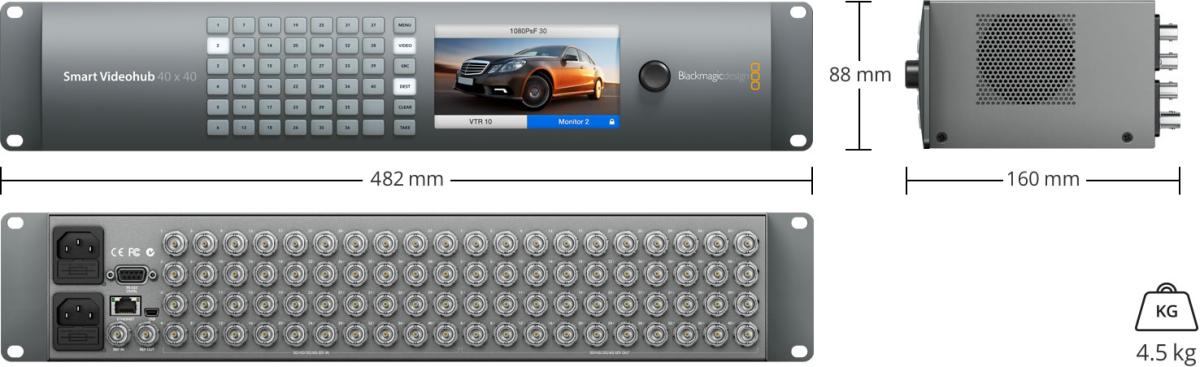

Wymiary - Blackmagic Smart Videohub 40x40
Wysokość - 2U.
Specyfikacje środowiskowe:
- Temperatura pracy - 0° do 40° C
- Temperatura przechowywania - -20° do 45° C
- Wilgotność względna - 0% do 90% bez kondensacji
W zestawie:
- Smart Videohub 40x40
- Karta SD z oprogramowaniem i instrukcją obsługi
Gwarancja - 3-letnia ograniczona gwarancja producenta i 12-miesięczna gwarancja na przedni panel.
